Comunicación por corriente portadora, una solución inteligente para controlar las luminarias LED allí donde no es posible la comunicación inalámbrica.
El director de este centro de detención quería instalar luminarias LED en el exterior de su centro de detención, principalmente por la calidad de la iluminación y el ahorro de energía. Para sacar el máximo partido a este tipo de iluminación, se necesitaba un sistema de control.
Por motivos de seguridad, no era posible el control mediante comunicación inalámbrica (Wi-Fi, radiofrecuencia u otras), ya que estas tecnologías son más susceptibles de sufrir ciberataques a distancia. La piratería informática podría permitir a los delincuentes apagar las luces para intentar introducir teléfonos móviles, drogas y armas en el patio de los presos. Estas intrusiones podrían poner en peligro la vida del personal y de otros presos.
Por las mismas razones, pero también por razones de coste, los responsables no tuvieron que instalar más de un kilómetro de cableado de control. De hecho, la solución TLACS-A de Nyx Hemera Technologies que se instaló utiliza la comunicación por corriente portadora (se comunica a través del cableado eléctrico que ya alimenta las luminarias).
TLACS-A
Descripción
TLACS-A es una solución llave en mano para el control y la regulación de luminarias en emplazamientos exteriores que requieren supervisión, gestión energética y/o mayor seguridad.
Con supervisión y control individual de la luminaria, el TLACS-A es la solución perfecta para centros de detención, centrales eléctricas, aparcamientos, zonas seguras o cualquier otro lugar sensible donde sea necesario gestionar bien la luminaria. Fácil de usar, permite el acceso local o remoto para el control y la supervisión de la luminaria.
Dependiendo del tipo de aplicación y de luminarias, el TLACS-A puede utilizar el LPC Twist para luminarias de exterior con receptáculos compatibles con la norma ANSI C 136.41 o el LPC 480 Standard, que se instala en luminarias en las que esto es posible.
Componentes estándar del TLACS-A

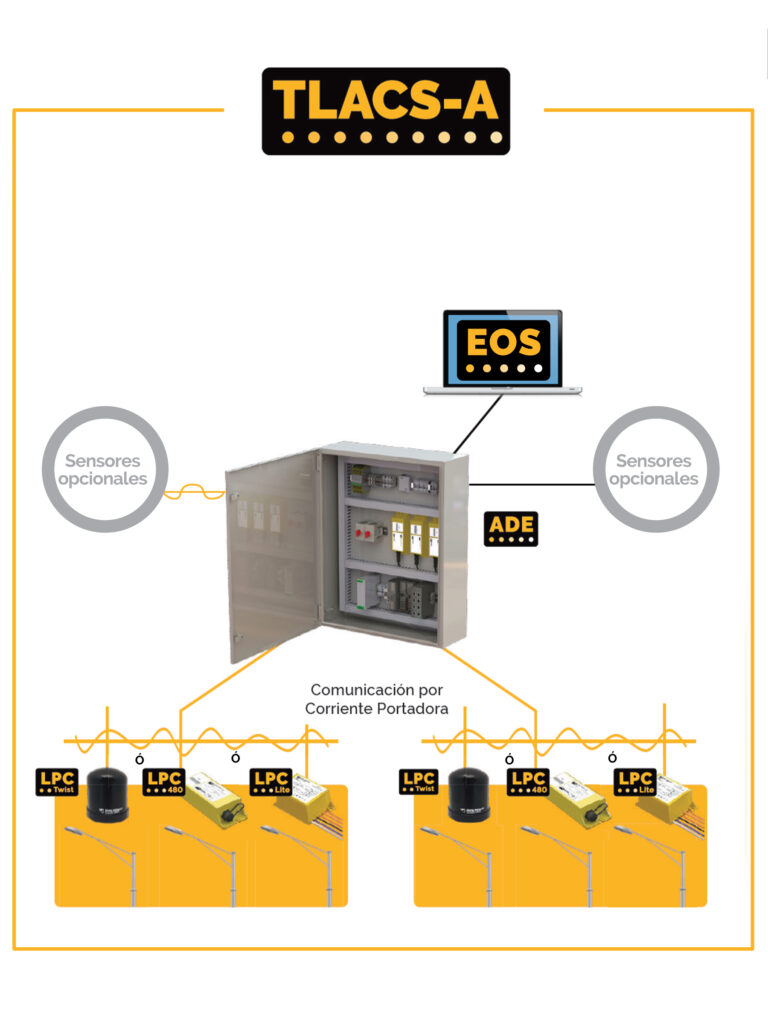

Figura 1 – TLACS-A
El ADE (Area Dimming Enclosure) es un armario de control que incluye todos los equipos necesarios para una toma de decisiones inteligente y dinámica en la gestión del sistema de luminaria. El ADE reúne la información de cada uno de los controladores locales (LPC), la configuración y la gestión del sistema de control. Se accede a la información a través de su interfaz específica. Una base de datos que contiene el historial de funcionamiento está disponible como opción.
La solicitud de nivel de iluminación puede determinarse a partir de un horario preestablecido o de los datos recogidos por casi cualquier sensor que pueda influir en el nivel de iluminación requerido. (un detector de movimiento, una fotocélula, un luminancímetro o un iluminancímetro).
Instalado en la luminaria, el LPC controla y supervisa los drivers de la luminaria, además de controlarlos (ON-OFF) y regularlos en función del nivel de iluminación requerido.
El LPC calcula las horas de uso y informa del estado de la luminaria y de los parámetros eléctricos al ADE con fines de diagnóstico.
En el TLACS-A pueden integrarse distintas versiones de la LPC (LPC Twist, LPC Lite o la LPC 480 estándar) para diferentes aplicaciones, infraestructuras y luminarias.
Para el proyecto del centro de detención, Nyx Hemera Technologies instaló el LPC-Twist, que tiene las siguientes características:
Figura 2 – Controlador local LPC Twist
– Toma de interfaz universal de 7 pines (ANSI C136.41)
– Fotocélula para funcionamiento local
– Regulación optimizada
– Filtro integrado para eliminar el ruido de la red
– Informe automático de la temperatura interna de la luminaria
– Actualización del firmware mediante red de comunicación por corriente portadora
– Informe de los parámetros eléctricos de la luminaria:
- Tensión
- Factor de potencia
- Consumo (precisión genérica 2%, otras opciones disponibles)
- Corriente
- Estado de la luminaria
– Modo plegable con fotocélula
– Actúa como repetidor dinámico
– Disponible para redes de 110 – 480 VCA
– Certificado UL 916 (Norma para equipos de gestión de la energía)
Figura 3 – Instalación de 12 luminarias en el poste
Arquitectura de la instalación
Las luminarias se instalan en 12 postes, cada uno de los cuales alberga 12 luminarias. Cada luminaria está controlada por un LPC Twist instalado en el receptáculo (ANSI C136.41).
El sistema está supervisado por una aplicación informática interna.
Una caja de control es accesible a distancia en el puesto de vigilancia para que el personal puede encender o apagar todas las luminarias en cuestión de segundos en caso de emergencia.
Figura 4 – Arquitectura del sistema
Rendimiento del sistema
Modo de iluminación
La iluminación se regula al 70% de su capacidad por la noche y las luminarias se apagan durante el día. De día o de noche, la iluminación puede controlarse manualmente mediante un interruptor.
En caso de problema de comunicación, una fotocélula integrada en el LPC-Twist tomará el relevo y podrá solicitar un nivel de iluminación entre el 70% y el 100% por la noche y el 0% durante el día.
Los cambios de régimen de iluminación se realizan en modo de difusión en cuestión de segundos, para todas las luminarias instaladas a una distancia de más de 1050 metros.
Interfaz de usuario
Una interfaz de usuario diseñada específicamente para el centro de detención:
– Diferentes niveles de acceso (administrador, usuario, etc.)
– Configuración del sistema
– Una visión general del sistema de iluminación por
- Grupo
- Por zona
- Cada luminaria (tensión, factor de potencia, corriente, estado de la luminaria)
– Ver las alarmas
Conclusión
La instalación de un sistema inteligente de control de la iluminación por corriente portadora permitió a los responsables del centro de detención de reducir el tiempo y los costos de instalación al actualizar su sistema de iluminación con luminarias LED. Como resultado, pudieron evitar la instalación de más de un kilómetro de cableado de control.
El uso de corriente portadora también limitará los riesgos de intrusión para controlar el sistema de iluminación. Cualquier cambio en los niveles de iluminación debe realizarse in situ, ya sea físicamente en el armario de control (ADE) o a través de la interfaz de usuario en el centro de supervisión y control del centro de detención.
Además de reducir el consumo de energía, TLACS-A también reducirá el costo de mantenimiento del sistema de iluminación mediante la supervisión del estado de las luminarias a través de la interfaz de usuario. En última instancia, esta supervisión permitirá crear un plan de mantenimiento preventivo.
Las ventajas de utilizar un sistema de este tipo para el centro de detención podrían aplicarse a cualquier sitio donde no puedan instalarse sistemas de control inalámbricos (Wi-Fi, RF u otros) y donde sea imposible instalar cableado de control.
